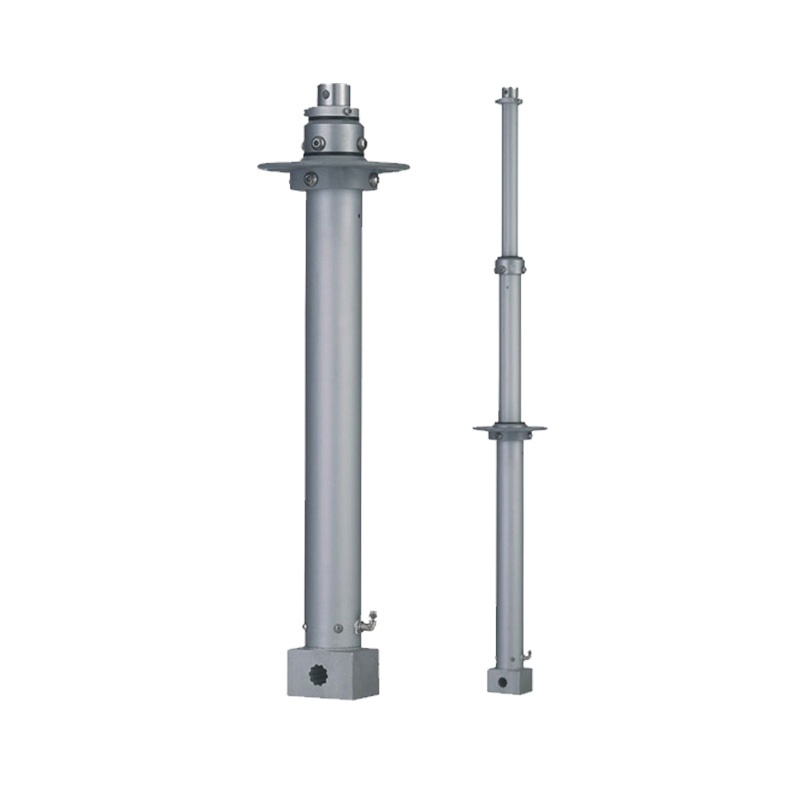

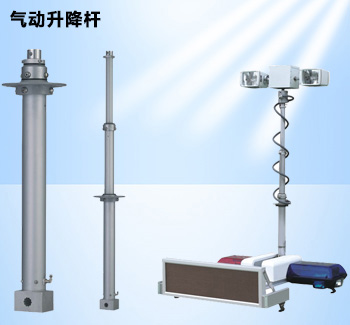

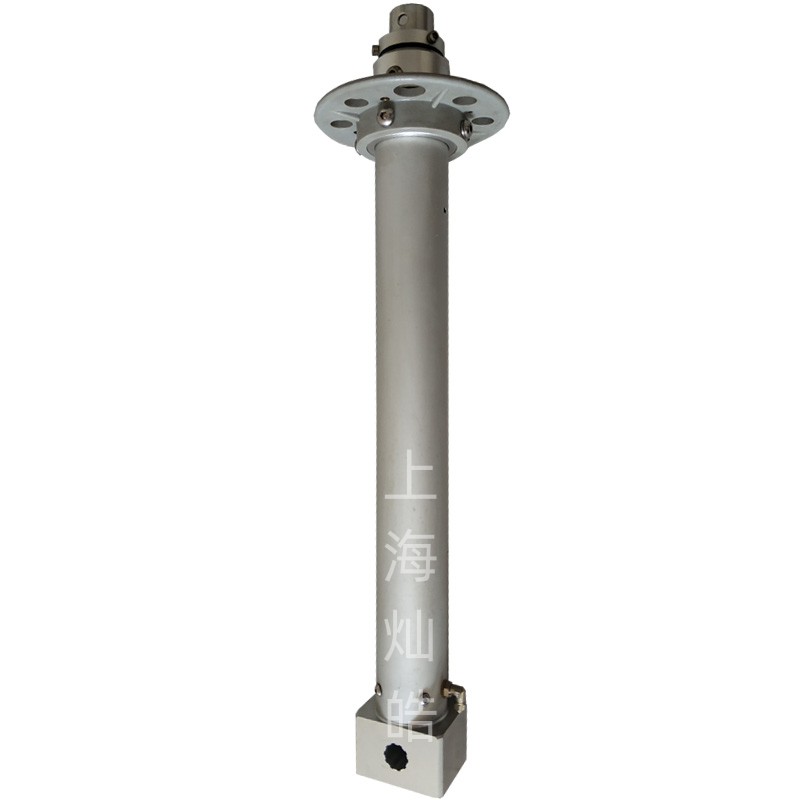

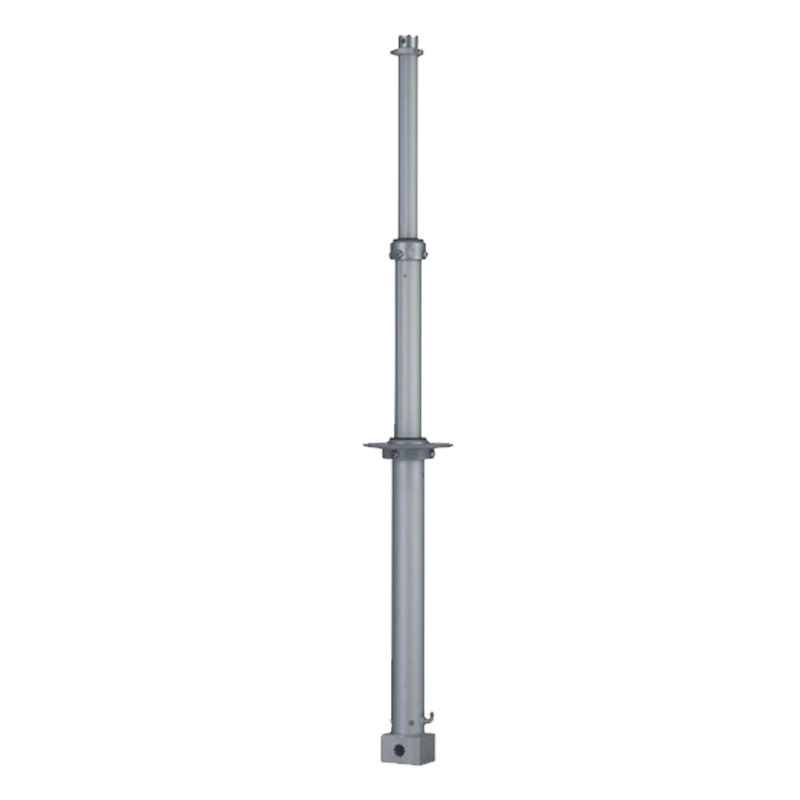

CH-SJG花鍵式系列氣動升降桅桿適合如轎車、皮卡、吉普以及其它中、小型汽車設置的升降桅桿裝置；升降桅桿具有起、落、升、降功能，桅桿從初始的水平位置起升到900，再在高度方向延伸到您需要的高度。根據要求，可選擇1.8M、2.5M、3.3M、4.5M。如本高度不能滿足用戶的工作需要，我司可按用戶要求，為您定制屬于您的專用升降桅桿。

性能特點：

      （1）、采用高強度T6鋁合金型材，外面經過強度 加強處理；

      （2）、選用優質的單向閥、先導型二位三通電磁閥等氣動元件，保證產品質量；

      （3）、高水平密封性能（進口密封件），靜止?fàn)顟B(tài)下24H升降桅桿下滑小于5mm。

訂購規范：

      SJK – 18 – FA - YS  （FA：托線盤  YS：外圓附磁   DS：底部附磁）

技術參數：

產品特性

氣動型升降桿，具有負載大、噪音小、升降快、抗震性小、自落緩沖性能強、平穩等優點

應用領域

各種自然災害、突發事件現場夜間搶險、搶救中發揮著重要作用。 高爾夫，大型足球場夜間照明。

工藝流程

采用高強度鋁合金制造，重量輕，滿足不同領域不同場合對高度和載重的需求

應用前景

用于消防、水利、油田、勘察、交通、市政、電力、自來水、煤氣各種自然災害、突發事件現場夜間搶險搶救等各個領域。

使用技術說明

插銷自鎖是根據桅桿缸體的模型結構特點，利用缸體外壁的全長外鍵與節套上的彈簧銷之間的剪切力，對桅桿各節進行機械定位。其定位效果決定于鍵的材料和截面積。由于桅桿缸體材料為鋁合金，鍵的截面積很小，所以這種插銷自鎖裝置只適用于負載較輕的中小型桅桿。

直拉式自鎖一般適用于初始高度在1.6m以下的桅桿，斜拉式自鎖適用于初始高度在1.6m以上的桅桿。

抱閘自鎖是通過抱閘與升降桿之間的摩擦力實現制動效果，相當于車輪和剎車裝置。使用抱閘自鎖桅桿時，需要旋緊抱閘。所需制動力大小，視負載物大小決定， 旋的越緊制動力越大。實際操作時，使用扭力扳手，即可清楚制動力是否滿足負載要求。扳手或 扭力扳手為選配件，抱閘自鎖制動力計算方法是采用螺紋擰緊扭矩公式。

為擰緊扭矩值，Nm

F 螺栓承受最佳夾緊力，N；

d 螺紋直徑，mm；P 為螺紋螺距，mm

一體式抱閘和分離式抱閘可達到同樣的制動效果，其差別在于設計上能否滿足對桅桿初始高度、最大升高、負載的要求。相同的條件下，分離式抱閘桅桿的初始高度可以做的更低或升的更高。

產品應用實例：
